Диагностическая система Myotronics К-7

К7 – это диагностическое оборудование для анализа состояния жевательных мышц и траектории движения нижней челюсти, оценки шумов, возникающих в височно-нижнечелюстном суставе при движении нижней челюсти. Поставляется в стандартной комплектации.

4.399.200,00

у. е. 43.992,00

Описание

Аппарат для компьютеризированного сканирования движений нижней челюсти (К7 СМS — computerized mandibular scanning).

Для сканирования движений нижней челюсти (K7 CMS) применяются 8 датчиков, укрепленных на специальной рамке, которая одевается на голову пациента. Датчики отслеживают перемещение маленького магнита, прикрепленного к десне нижней челюсти.

Система не восприимчива к легким движениям головы или электромагнитным помехам. Компьютерная программа графически передает перемещение нижней челюсти на экран монитора.

Восьмиканальный электромиограф (К7 EMG).

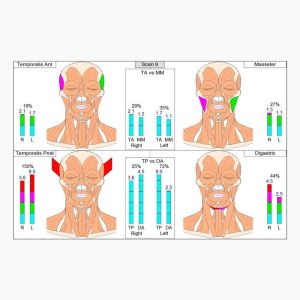

Применяется для регистрации электромиограммы восьми различных мышечных групп одновременно. Восприятие электросигнала от мышц осуществляется с помощью двухполюсных поверхностных сенсоров, приклеенных к поверхности кожи. Компьютерная программа наглядно передает изображение колебаний мышечного потенциала на экран монитора.

Электросонограф для регистрации звуковых колебаний в височно-нижнечелюстном суставе (К7 ESG).

Высокочувствительные датчики, установленные на поверхности кожи над каждым височно-нижечелюстным суставом, обеспечивают синхронную двухстороннюю запись колебаний тканей, которые являются следствием звуковых колебаний в суставе. Электросонограф позволяет видеть амплитуду, частоту и продолжительность колебаний, которые графически отображаются на экране монитора. Все это обеспечивает доктора ценной информацией при оценке положения и состояния суставного диска и функции сустава.

Система двухсторонней оценки тонов и вибраций в ВНЧС — это прибор, состоящий из микрофона и устройства обрабатывающего сигнал. Прибор дает возможность записывать и оценить шумы и вибрации возникающие в ВНЧС. Входит в набор диагностических устройств системы К-7.

Комплектация

  1. Электросонограф К7 (ESG сенсор) с кабелем и звукопроводящими датчиками — 1 шт.
  2. Дужка для звукопроводящих датчиков — 1 шт.
  3. Электромиограф К7 (EMG сенсор) — 1 шт.
  4. Кабель для электромиографа — 1 шт.
  5. Лицевая рамка с ремнём и поролоновыми накладками — 1 шт.
  6. Сменные поролоновые накладки для лицевой рамки — 2 шт.
  7. CMS магнит с инструкцией (в пластиковой коробке) — 1 шт.
  8. Сетевой адаптер — 1 шт.
  9. Сетевой шнур — 1 шт.
  10. Блок К7 EMG preamp — 1 шт.
  11. Установочный диск (программное обеспечение) — 1 шт.
  12. Информационные материалы (диск с инструкцией по установке и применению, гарантийный талон, рекламные материалы, клеящиеся полоски на клавиатуру (2 шт.)
  13. USB кабель — 1 шт.
  14. Рамка с датчиками и зажимными винтами и пластиковым блоком — 1 шт.
  15. Зажим с алюминизированной отделкой на кабеле — 7 кабелей (по 2 зажима на каждом)
  16. Зажим с алюминизированной отделкой на кабеле — 1 кабель с 3-мя зажимами
  17. Пластиковая направляющая линейка — 1 шт.
  18. Самоклеющаяся полоска для магнита — 1 шт.
  19. Самоклеющиеся клипсы для провода — 2 шт.

Интеграция диагностической системы K7 с Exocad

Компания Myotronics объявила об интеграции диагностической системы K7 с Exocad, ведущим программным обеспечением для интегрированной цифровой стоматологии.

Интеграция для версии 19.0 программного обеспечения диагностической системы К7 дает возможность экспортировать данные, полученные при регистрации движения челюсти (Jaw Movement) в Exocad, отображающий 3D положение мыщелков и перемещение/ротацию ВНЧС, включая все шесть степеней свободы: вертикальную, латеральную, переднюю, а также Yaw, Pitch и Roll.

Интеграция K7 с пакетом ПО Exocad представляет собой значительное преимущество для стоматологов в плане обучения пациентов, диагностики и планирования лечения.
